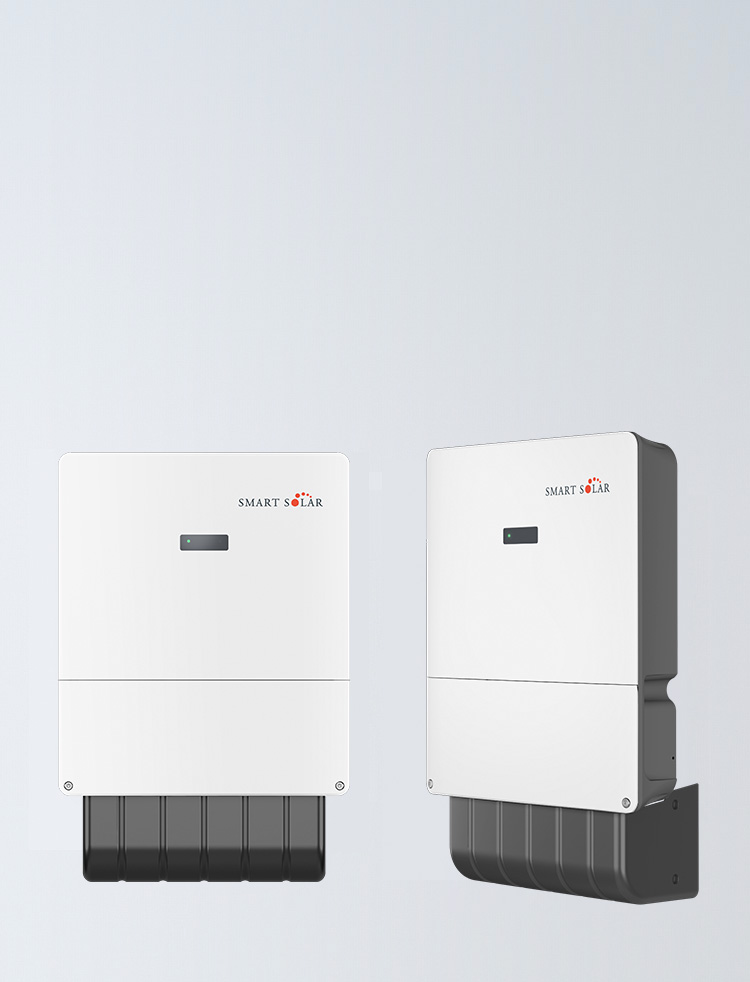

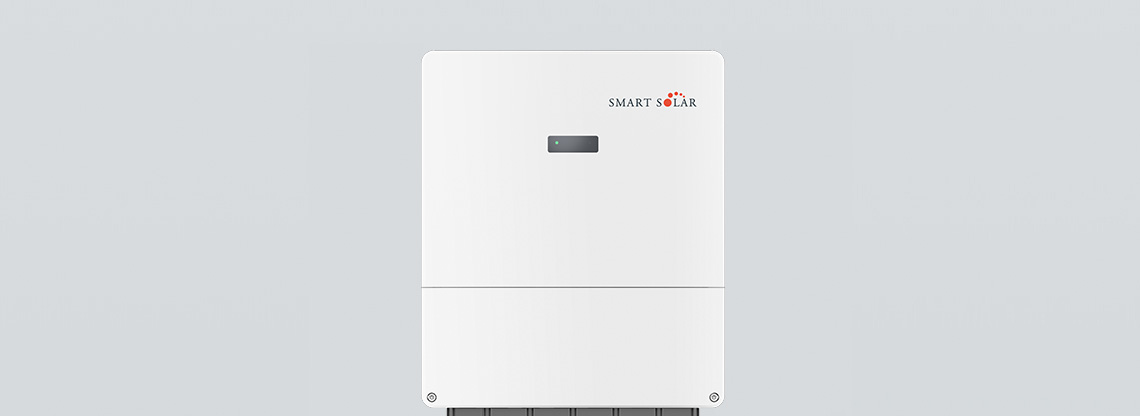

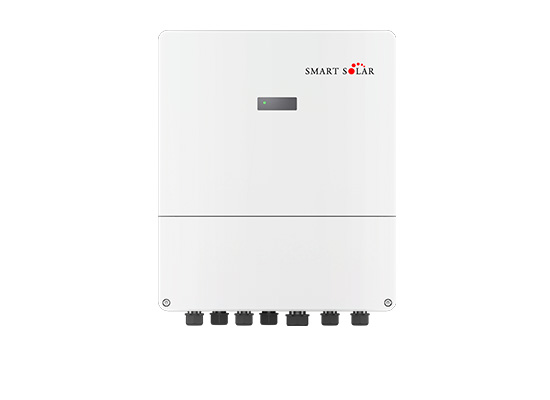

HYBRID PCSハイブリッドPCS
SPH-SG55-1A
ハイブリッド・システム用パワーコンディショナ

ハイブリッド・システム ハイブリッド・システム ハイブリッド・システム

FUTURE

業界トップクラス
97.0%の電力変換効率

電力と蓄電池の充放電変換効率は最大97.0%と高効率。既設のPCSと交換することで太陽光発電の発電量がこれまで以上に期待できます。

電力と蓄電池の充放電変換効率は最大97.0%と高効率。既設のPCSと交換することで太陽光発電の発電量がこれまで以上に期待できます。電力と蓄電池の充放電変換効率は最大97.0%と高効率。既設のPCSと交換することで太陽光発電の発電量がこれまで以上に期待できます。電力と蓄電池の充放電変換効率は最大97.0%と高効率。既設のPCSと交換することで太陽光発電の発電量がこれまで以上に期待できます。

PCSは蓄電池に貯めた電気を使える電力に変換し電気を出力します。電力変換効率は最大97.0%と高効率のため、電気を無駄なく貯め使用することができます。既設のPCSを太陽光と蓄電池で1つのPCSに交換することで太陽光発電の発電量の向上が見込めます。そして、放熱性と耐腐食性に優れファンレス構造が可能になり、優れた静粛性と長期にわたる耐久性を実現しました。

特長1Features

Efficiency

97.0%の電力変換効率

太陽光発電システムで発電した電力と蓄電池、電力会社から送られてくる商用電力と蓄電池の充放電変換効率は最大97.0%と高効率。

特長2Features

  • Advanced

    発電量の向上
    制御装置が最大3回路

    太陽光発電の出力を最大化する制御装置(MPPT※1)が最大3回路まで選択できるため、既設のPCSが2回路であった場合は最大出力の回路数が増えるため発電量の向上が期待できます。

特長3Features

  • Durability & Quieted

    標準10年保証耐久性と静粛性

    放熱性と耐腐食性にも優れているため、ファンレス構造が可能になり、優れた静粛性と長期にわたる耐久性を実現しました。

特長4Features

  • Case Concept

    耐塩害仕様・防水・防塵性能

    アルミの鋳造型のケースを採用することで、IP65基準に沿った防水・防塵で設計されています。これに加え表面には耐塩塗装を施し、耐食性に優れ、塩害地域にも設置できます。

SPEC SHEET
機能・性能

ハイブリッドPCS
型式 SPH-SG55-1A
直流入力(太陽光発電) 入力回路数:3回路 、最大入力電流(3回路単独):各DC12.5A 、最大入力電流(一括入力):DC37.5A 、定格入出力電圧:DC320V 、MPPT※1 運転可能入力電圧範囲:DC50~440V 、最大入力電圧:DC450V 、最大入力電力:10.5kW(3.5kW)
直流入出力(蓄電池) 入出力回路数:1回路、最大入出力電流:DC30A
交流出力(系統連係) 運転可能電圧範囲:DC90~157V、定格出力:5.5kW 、定格電圧:AC101V/202V 、定格周波数:50Hz/60Hz 、電気方式:単相3線式 、電力変換効率:97.0%(太陽光発電)/95.0%(蓄電池)
交流出力(自立運転) 定格出力:3.5kW 定格電圧:AC202V 定格周波数:50Hz/60Hz 電気方式:単相3線式 電力変換効率:97.0%(太陽光発電)/95.0%(蓄電池)
設置環境 屋外設置
使用周囲温度範囲 -25~60℃ ※2
使用周囲湿度範囲 0~95%RH ※2
外形寸法 (WxHxD) 460×543×155mm(配線カバーなし) 460×684×155mm(配線カバーあり)
質量 約24kg
冷却方法 自然空冷
取付け方式・方法 屋外壁取り付け
保護等級 IP65 相当
保証期間 10年

※1:最大電力点追従制御(MPPT : Maximum Power Point Tracking)

※2:結露及び氷結が無き事。

*商品改良のため、仕様、外観は予告無しに変更することがあります。
